1 группа контактов, 10 А, герметичное исполнение

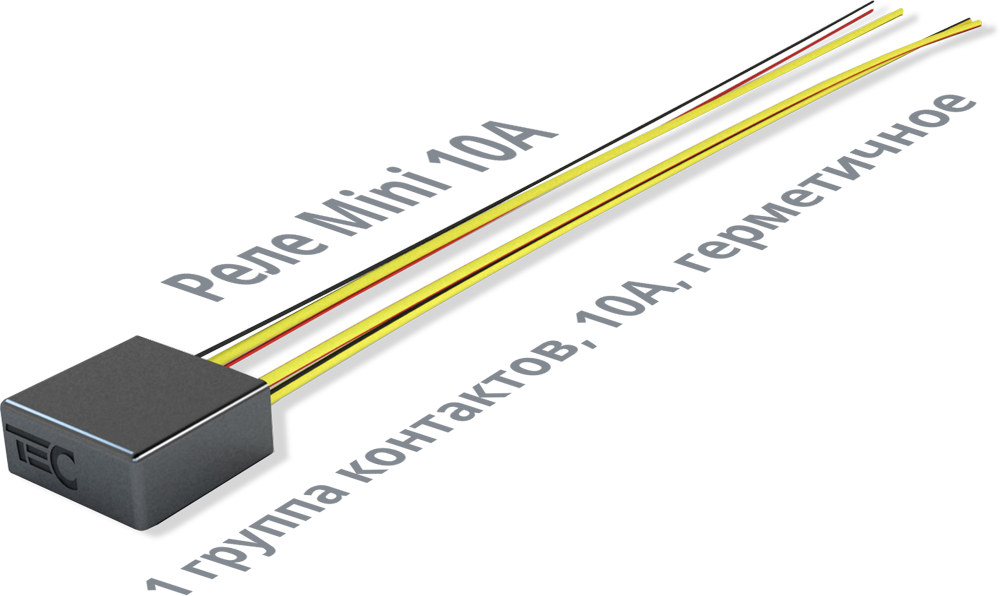

Реле Mini 10A — герметичное реле блокировки сигнализации, предназначенное для установки в подкапотном пространстве автомобиля. Применяется для блокировки силовых цепей с током до 10 А при длительных нагрузках.
Изделие разработано компанией ТЭК-Электроникс специально для работы со всеми моделями охранных систем Призрак и отличается надёжностью, компактностью и высоким качеством исполнения.
В качестве главного компонента изделия используется электромеханическое реле от одного из ведущих производителей — компании OMRON.
Потребление 65 мА (при 14,5 В и 22 °C).
Специализированные провода ПВАМ, предназначенные для применения в автомобиле.
Используется термо- и бензостойкий герметик. Класс влагозащищённости — IP67.
Повышенные надёжность и герметичность конструкции: наличие корпуса, провода припаиваются к специальной плате, а не к контактам реле.
Блокировка силовых цепей с током до 10 А при длительных нагрузках.
Защитные диоды от индукционных выбросов и перепадов напряжения.
Реле обладает миниатюрными размерами — 21,5×22×9,6 мм, что является одной из важнейших технических характеристик.
Технические характеристики Реле блокировки Mini 10A
| Напряжение питания | 9 … 15 В |
| Потребление | 65 мА (при 14,5 B и 22 °С) |
| Номинальное потребление | 55 мА (при 12,6 B и 22 °С) |
| Максимальный коммутируемый ток (при длительных нагрузках) | 10 А |
| Максимальный кратковременный коммутируемый ток | 30 А (при 16 В) |
| Контактный набор | 1С |
| Температура эксплуатации | – 40 … + 85 °С |
| Температура хранения | – 40 … + 85 °С |
| Сопротивление обмотки | 225 Ом (± 10%) |
| Максимальное время срабатывания | 10 мс |
| Класс влагозащищенности | IP-67 |
Комплектация
| Реле | 1 шт. |
| Вкладыш — описание реле | 1 шт. |
| Упаковка | 1 шт. |
Инструкции для продукта «Реле блокировки Mini 10A»
| Реле блокировки Mini 10A | Скачать (0,14 MB) |
|---|---|
| Реле блокировки Mini 10A | Скачать (0,09 MB) |
Мы всегда готовы помочь и ответить на любые вопросы, касающиеся данной сигнализации. Если ваш вопрос связан с техническими деталями или настройками, рекомендуем обратиться напрямую в службу технической поддержки по телефону: +7 (495) 106-31-83 — специалисты проконсультируют вас максимально быстро и подробно.
Установка возможна, но для корректной работы и надёжной герметизации рекомендуется установка в сертифицированном центре, особенно при монтаже в подкапотном пространстве.
Реле предназначено для установки в подкапотном пространстве — благодаря герметичному корпусу и влагозащите IP67, оно устойчиво к воздействию влаги, перепадов температуры и загрязнений.
Реле применяется для реализации блокировки двигателя или других силовых цепей автомобиля, что предотвращает несанкционированный запуск и повышает уровень защиты.
Совместимо со всеми современными охранными системами Призрак, а также с другими устройствами, требующими реле блокировки с током до 10 А.
Реле рассчитано на постоянную работу с током до 10 А при длительных нагрузках без перегрева и потери характеристик.
